Что такое СКС?

Структурированная кабельная система (СКС) – это набор связанных между собой подсистем, обеспечивающих доступ пользователей к внутренним и внешним ресурсам по кабельным линиям. Структурированность является главным свойством этой системы. Эта структура выделяет внешние, внутренние магистрали, а также горизонтальные кабели в отдельные подсистемы, коммутация связей и управление этими подсистемами осуществляется в специальных узлах – кроссовых.

Внешние магистрали – кабели, по которым осуществляется связь с внешним миром – системами передачи данных по специально организованным каналам, Internet, телефонными станциями.

Внутренние магистрали – кабели, по которым осуществляется связь между узлами СКС, а также доступ к серверам ЛВС.

Горизонтальные кабели – кабели, по которым происходит подключение оборудования конечного пользователя к ресурсам системы.

Название «горизонтальные» говорит о том, что эти кабели обычно располагаются в пределах одного этажа здания, тогда как внутренние магистрали, связывающие узлы сети на разных этажах, часто называют «вертикальными».

Кроссовые – узлы системы, расположенные в выделенных помещениях, где устанавливается активное и пассивное оборудование и производится подключение к этому оборудованию кабельных подсистем.

Типовую схему СКС для одного здания можно изобразить следующим образом:

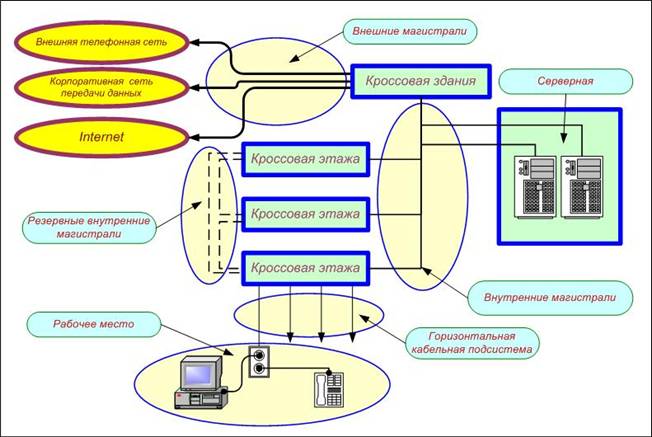

Типовая схема СКС одного многоэтажного здания

В кроссовую здания вводятся внешние магистральные кабели и кабели внутренних магистралей, соединяющие ее с кроссовыми этажей.

Из кроссовых этажей происходит прокладка горизонтальной кабельной подсистемы. Для небольших зданий обычно используется одна общая кроссовая.

Для того чтобы определить, сколько кроссовых должно быть в здании и где они должны располагаться, следует помнить, что максимальная длина горизонтального кабеля витая пара локальной вычислительной сети не может превышать 90 метров по трассе прокладки.

Серверная комната должна быть расположена в непосредственной близости от кроссовой, часто функции кроссовой и серверной комнаты совмещаются в одном помещении.

Если в здании несколько кроссовых, то между ними прокладываются внутренние магистральные кабели. Внутренние магистральные линии выбираются таким образом, чтобы обеспечивать скорость передачи данных на порядок выше, чем в горизонтальной подсистеме. Сейчас для этого применяют оптические каналы связи или решения на медных кабелях, позволяющих передавать информации со скоростью 1000 Mbit/s.

На особо ответственных объектах рекомендуется прокладывать резервные внутренние магистрали. Для повышения надежности системы резервные магистрали должны прокладываться по иным маршрутам чем основные.

Горизонтальная кабельная подсистема соединяет рабочие места пользователей с кроссовой этажа (здания). На рабочем месте пользователя обычно монтируется пара информационных розеток RJ45. Информационные розетки называют портами. Одна розетка используется для подключения компьютера к локальной вычислительной сети, а вторая для подключения телефонной аппаратуры. Количество портов является одной из количественных характеристик СКС.

Блок из двух розеток RJ 45

Наиболее распространенным решением для выбора кабелей горизонтальной подсистемы является применение четырехпарного кабеля витая пара. Кабель может быть как экранированным, так и не экранированным и относиться к различным категориям.

Для унификации кабельной системы и оперативного перехода с одного типа оборудования на другой используются одинаковые кабели и розетки, как для локальной вычислительной сети, так и для телефонизации.

Избыточные пары проводов при телефонных соединениях можно использовать для подключения нескольких аппаратов. Для этого выпускаются адапторы - разветвители. Экономия на том, что для аналоговых телефонов достаточно одной пары проводов и относительно дешевой телефонной розетки RJ-11, разрушает унифицированность системы и не оправдывается при длительной эксплуатации.

Наша компания предлагает для построения вертикальных и горизонтальных кабельных подсистем кабели от различных производителей: Alcatel, Nexans, PCNet, Teldor. В зависимости от потребностей клиента мы поставляем кабели 5 и 6 категории, экранированные и не экранированные, четырех парные (на один порт) и многопарные (для вертикальных магистралей), предназначенные для внутренней или для внешней прокладки, а так же для воздушной подвески.

«Внутренности» кроссовых

Слово «кросс» означает «перекресток». В кроссовых устанавливается оборудование, позволяющее собрать концы магистральных и горизонтальных кабелей и построить «развязку», применяя короткие шнуры, оконцованные разъемами соответствующих типов, – патчкорды.

Патчкорды RJ45-RJ45 – используются для соединения компьютеров с розетками RJ45
или портов патчпанелей с портами активного оборудования

Разделка медных кабелей выполняется на специальных устройствах – кроссовых панелях или на патчпанелях.

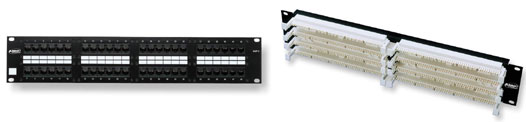

Патчпанель (слева) и кроссовая панель (справа)

Для выполнения коммутации между ними используются патчкорды с разъемами различных типов. Оптические кабели разделываются на патчпанелях с розетками для подключения оптических патчкордов.

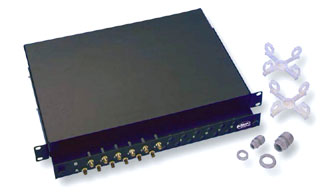

Оптическая панель

Кроссовые панели, патчпанели, оптические панели относятся к категории пассивного коммуникационного оборудования. Мы поставляем пассивное оборудование таких известных производителей как AESP, AMP, Elko, Nexans, Ай-Ти, Krone, RIT, Siemon.

Кроссовые панели и патчпанели могут быть смонтированы на стене, однако более распространенным и рекомендуемым решением является их размещение в специальных монтажных стойках или в настенных или напольных шкафах.

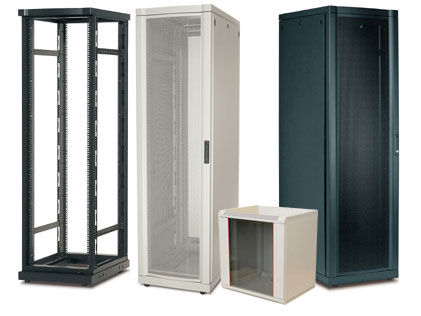

Настенный и напольные шкафы

Шкафы и стойки – унифицированное оборудование. Шкафы оборудуются системами электропитания и заземления, вентиляции, различными акцессуарами для оптимальной организации внутреннего пространства, источниками бесперебойного питания.

Наша компания поставляет хорошо зарекомендовавшие себя, удобные для монтажа и эксплуатации открытые стойки, настенные и напольные шкафы от производителей: AESP, APC, HP, Rittal, Willsher & Quick.

Кроме кроссовых панелей и патчпанелей, называемых пассивным оборудованием, в них размещается другое оборудование – активное: коммутаторы, концентраторы, маршрутизаторы, серверы, мини-АТС.

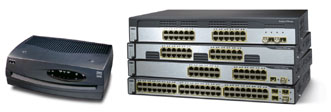

Коммутаторы и маршрутизаторы

В каталоге товаров нашей компании можно найти решение по выбору активного коммуникационного оборудования любой производительности и интеллектуальности. Мы поставляем оборудование от Cisco, 3Com, Allied Telesyn, Bay Networks, а также экономичные решения: D-Link, Corega.

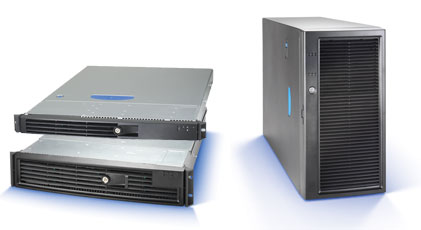

Серверы (слева – монтируемые в шкаф, справа – устанавливаемые на полку в шкафу или на стол)

Наша компания является региональным партнером Kraftway и предлагает своим клиентам компактные, мощные, хорошо скомпонованные серверные системы в промышленном исполнении от этого производителя.

мини-АТС – может размещаться в шкафу или монтироваться на стене

В каталоге товаров нашей компании представлены офисные АТС, аппараты телефонной и факсимильной связи от Panasonic, Siemens, Samsung.

Это оборудование физически и логически коммутируется с магистральными и горизонтальными кабельными каналами передачи данных и телефонной связи. Физическая коммутация выполняется с использованием пачкордов, а так же шнуров со специальными разъемами один из концов которых разделывается на кроссовых панелях или патчпанелях.

Шнур с разъемом «Амфенол», используется для подключения к телефонному кроссу модулей мини-АТС

Интеграция информационной (слаботочной) кабельной системы с подсистемой электрического питания оборудования и кабельными подсистемами другого назначения

Прокладка кабелей информационной системы непосредственно к рабочим местам пользователей часто выполняется в декоративных коробах или миниплинтусах. На этих коробах или рядом с ними устанавливаются информационные розетки.

Использование коробов позволяет делать проводку сменяемой, при необходимости переносить розетки в более походящее место. Кроме того, в том же коробе можно выполнить прокладку силового кабеля и установить силовые электрические розетки.

Производители коробов и информационных розеток предлагают широкий спектр установочного силового электрического оборудования: розетки, выключатели и прочие устройства. Эти элементы устанавливаются с использованием унифицированных монтажных модулей, однотипных применяемым для информационных розеток.

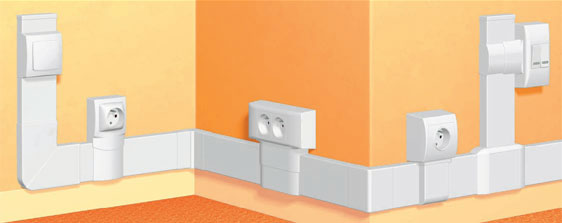

Декоративные короба и установочные изделия информационного, силового и прочего назначения

Наша компания поставляет клиентам широкий спектр декоративных коробов, установочных изделий и акцессуаров для кабельных систем производства Legrand.

Такая интеграция позволяет выполнить группировку информационных и силовых розеток на рабочем месте и позволяет заметно снижать затраты на кабельную канализацию и монтажные работы. Да и внешний вид такого решения является более эстетичным, чем при выполнении раздельного монтажа силовых и информационных розеток.

Отметим также, что в одной кабельной канализации при необходимости можно выполнять прокладку кабелей и другого назначения: сигнализации, радиотрансляционных, телевидения, видеонаблюдения, контроля доступа в помещения.

Возможность интеграции необходимо учитывать перед началом проектирования для выбора соответствующего типа и размера коробов, определения диаметров отверстий в местах ввода кабелей в помещения.

Проекты кабельных систем, различных по функциональному назначению, могут быть выполнены одной организацией и объединены в общий комплект документации объекта.

Резюме

Мы старались как можно доступнее описать, что такое СКС. Однако и из такого описания следует, что это довольно сложный организм, состоящий из многих компонентов, связанных межу собой.

Для того чтобы система была хорошо и красиво(!) построена, правильно настроена и легко эксплуатировалась, необходим проект. Приходите к нам, и проект будет создан!
